tamaños de la placa

Aqui esta la url del pdf de mi trabajo:url de mi trabajo informatica
Es mi trabajo hecho con cada una de las placas que hay.

resumen de todos los conectores de clase

url a mi tabla en pdf: link para descargalo

Trabajo practico de clase tipo de conectores y conexiones de una placa madre y otros tipos de conectores

Tipos de conectores en una Placa

Tipo de placa a realizar la practica.

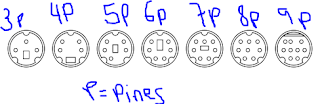

Mini Din/conector Din

Conector mini din tienen un diámetro de 9,5 mm y siete pines en forma de w, estaba formado de 3 a 9 pines- en dicho conector existía una mueca que servia para que otros conectores no entraran en ese Din hembra, si no que fuera su estándar el único que se pudiera enchufar en ese conector hembra.
Saber mas sobre Din

-Existían varios tipos que servían para distintos tipos de maquinas.

-Algunos como el de 3/4/5 servia para dar corriente y los conectores 6/7/8/9 servían para dar audio/video a aparatos que necesitan de este conector para poder visualizarse por su gran versatilidad por ejemplo en los famosos disco duros multimedia.

Algunas tv las tenían por los discos duros y cámaras de video para capturar el sonido del exterior.

El ps/2 se utilizaba mayoritariamente para el ratón y el teclado.

Los colores eran mayoritariamente verde-lima y y azul celeste.

Usb:

Los usb de esta placa son un poco antiguos con respecto a los nuevos, pero eran los que había en ese tiempo.

Serie db-9:

El db-9 se usaba para señal analogia que permitia una trasmisión asíncrona de datos.

Saber más:

Tiene la misma utilidad que el db9 lo que pasa que pensaron que debia ser un puerto de impresora pensado para que conociese como el puerto de impresora

Algo curioso:: Le ponian mas pines para diferenciar de cual era el de impresora.

Puerto midi o joystick:

El Midi fue apodado el puerto de los jugones por que se solía utilizar para los joystick.

Algo curioso: Se solia aclopar a los puertos de audio por que era  más compatible.

Los conectores de audio:

 Conexión de red RJ-45:

En esta placa no tiene Rj45 hembra pero me gustaría hacerle una mención aunque lo tenga.

...................................................................................................................................................................

 -Panel frontal uno de los componentes mas importantes si quieres que tu ordenador arranque y funcione correctamente.

...................................................................................................................................................................

 -Pin de power uno de los importante y a destacar ya que es el que va hacer que cuando le demos al botón de nuestra caja se encienda el ordenador en general.
...................................................................................................................................................................

Pin del altavoz(speaker) es opcional colocar speaker pero es recomendable ponerselo por que si algún  componente falla puedes detectarlo con los pitidos característicos de cada componente.

...................................................................................................................................................................

Pin del Led del disco duro es opcional colocarlo pero es recomendable para saber si tu Hdd esta funcionando correctamente.

...................................................................................................................................................................

 El ide sirve para transferencia de datos pero como es el de 40 hilos va a una tasa de datos más baja que el de 80 hilos.
...................................................................................................................................................................

 Ide de 80 hilos el mas potente que había en su época llegaba mas potente gracias a su ventaja de los hilos en comparación al anterior, es fácil confundirlos incluso tiene la mismos conector.
...................................................................................................................................................................

 Pin Spdif es el conector utilizado para la señal analogica de audio. Era de 10 pines.
...................................................................................................................................................................

 Spdif de 3 pines sirve para dar corriente.
...................................................................................................................................................................

Spdif de 4 pines sirve para dar sonido analogico.
